滿足標準

滿足標準：① IEC 62782:2016 動態

滿足標準：② IEEE 1262-1995 靜態+動態

滿足標準：③ VDE-QT-PV-001:2012/01 靜態+動態滿足標準：④ IEC 61215-2:2021 靜態

滿足標準：⑤ UL 1703-2018 靜態

能兼容雙面雙玻組件的測試（配相應夾具）

能切換到單軸跟蹤組件測試（配相應工位）

監測

1、監測（采集）試驗壓強、均勻性（軟件對實時的壓強和均勻性進行檢測，并在操作界面展現， 單個氣缸的實時壓強和力值可觀察）；

2、監測（采集）組件內部電路的連續性（出現電流中斷情況，設備會(huì )停機報警）；

3、監測（采集）組件的彎曲度（配備 5 個形變量感應器，有形變超標報警功能（可選）;

4、監測（采集）組件電流；

5、監測（采集）溫度：精度±2.0℃，重復性±0.5℃;

6、力值軟件有系數和偏移量修正的功能（可選用）。

有效測試面積

2600mm*1400mm （整體設備為后期升級改造預留相應的空間和接口）

靜態機械載荷（SML）

正面：2400Pa*1h*2 次+5400Pa；

或者正面：3600Pa*1h*3 次；

背面：2400Pa*1h*3 次。

動態機械載荷(DML)

±1000Pa、1000 次循環、

（3 ～ 7）次循環/min

靜態載荷

能滿足正面 12000Pa

(靜態載荷)的同時能滿足

動態載荷精度高的要求；

壓強

壓強精度：1%；傳感器精度：0.02%

正向：+500Pa～+12000Pa；

反向：-500Pa～-12000Pa；

壓強、均勻性要求

靜態態載荷不均勻度（5min）

測試壓強：≥1000Pa 時不均勻度≤4%；

壓強在開始測試后 5min 內達到穩定；

動態載荷不均勻度（5min）

測試壓強：≥1000Pa 時不均勻度≤4%

（包括短邊、長邊、螺栓等其他業內各種安裝方式）

數控比例閥

核心部件，進口品牌，高精度

核心部件，進口品牌，高精度

測試點：中心/固定位置+任意/可調 4 點，共 5 個形變檢測探頭；

形變測量精度：0.1mm ;

電磁閥

進口品牌

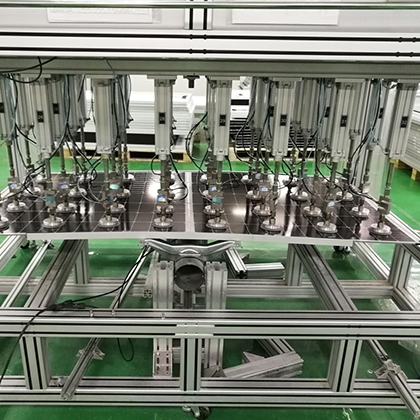

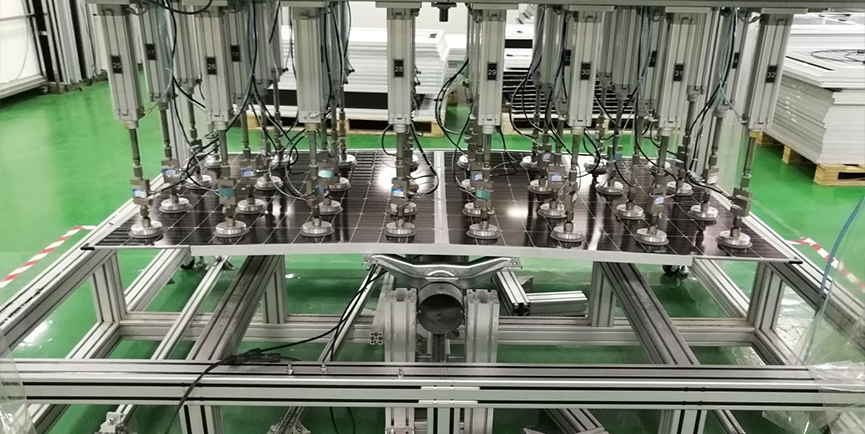

氣缸

1、≥91 組氣動單元，進口品牌（建議 SMC），耐低溫、低摩擦力；

2、每組包括：比例閥/氣缸/力值傳感器/吸盤

3、每個氣缸的正反施力由一個拉壓力傳感器監控；

4、缸壓可調，每缸出力＜0.4kg 以下；每缸出力＞10kg 以上；

5、采用缸徑行程≥400mm（確保在較大形變情況下，氣缸和組件表面接觸緊密，同時確保壓強穩定和均勻性（壓強、均勻性參考上條壓強、均勻性要求））；

6、空壓機提供氣源壓力＞0.5MPa

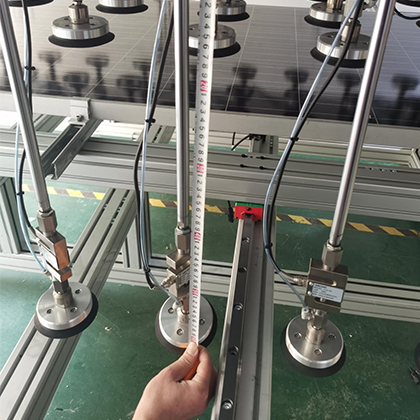

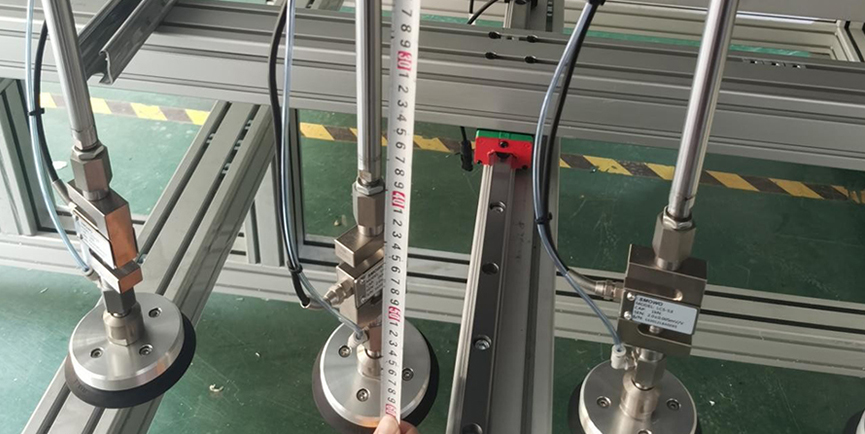

吸盤

1、91 個，每個吸盤對應一個氣缸；

2、吸盤與上方連接關節可轉動角度 15°；

3、間距滿足IEC62782：2016 要求；

4、直徑 100mm 或者 120mm（滿足 IEC 61215-2021）。

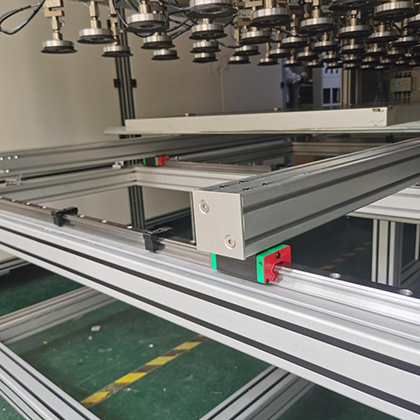

主體支架

1、8080 歐標型材或更優，保證平臺與支架在測試受力狀態下不變形（為后期設備再次升級做好設計預留（包括空間預留和承受強度預留））；

2、安裝臺長邊采用滑塊方式，短邊采用便于安裝的方式。

3、氣缸可移動（采用滑塊方式）；

安裝孔螺絲緊固夾具

可以滿足短邊、長邊、螺栓等安裝方式，可以進行雙玻等無邊框組件及業內新組件的安裝測試

邊框壓塊夾具

可調厚度壓塊，適應于不同厚度邊框（配雙玻組件夾具）

組件專用夾具

可進行移動滿足各組件測試條件，可受力≥12000Pa；

控制系統

1、根據測試時間實現自動加壓、自動泄壓；

2、載荷壓強通過軟件設置，自動控制壓強；

3、自動數據采集及儲存，并判斷電流的細微變化；

4、帶有組件彎曲度測試功能；

循環（動態）負載

1、均勻加載點之間的垂直距離應為≤20cm；

2、組件邊框和均勻加載點之間的垂直距離應為≤20cm；

3、設備能夠在組件表面兩個方向上施加 1000Pa±100Pa 的均勻載荷;

4、模擬壓力和拉伸載荷以（3 ～ 7）次循環/min 的速率

電源

1、輸入電壓范圍：AC220V；

2、輸出電壓范圍：0-120VDC；

3、輸出電流范圍：0-5A；

4、電壓穩定精度：≤0.5%＋1mV；

5、電流穩定精度：≤0.5%＋10mA；

6、直流電源輸出端為標準MC4 連接器，同組件對接輸出電流監控;；

7、電氣控制面板。

主機

1、內存：4G DDR3；

2、顯卡：集成；

3、硬盤：500GB；

4、硬盤轉速：7200 轉；

5、光驅?zhuān)篋VD-ROM；

6、硬盤接口：SATA；

7、USB3.0；

8、配鼠標。

顯示器

VGA 彩色顯示器及顯示適配卡

氣源

真空泵、真空計、空氣壓力表

承載力

通過橫梁和支柱傳送至真空吸盤

PLC 可編程控制器

/ 數 據 采集卡

1、支持RS485 通訊；

2、10 位 A/D 分辨率；

3、通道自動掃描功能選擇；

4、6 路單端模擬輸入；

5、采樣率高 10kS/s；

6、板載 1k 采樣點 A/D FIFO；

7、單極性模擬輸入范圍；

8、為遠程協助預留端口；

9、PLC 品牌：Fatek；

安全防護

1、設備異常報警、急停功能；

2、聲光(三色燈、蜂鳴器)報警；

3、電柜風扇側面開，有氣缸一面不留風扇。
